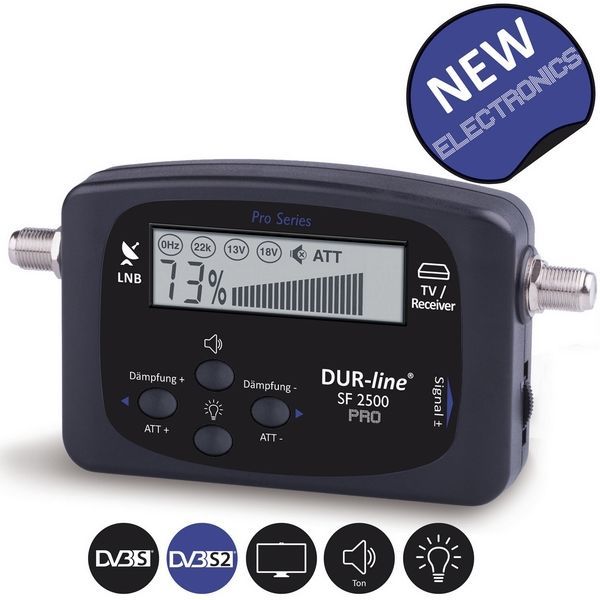

Sat-Finder-Messgerät/Messhilfe zum Einmessen von Sat-Anlagen DUR-line SF 2500 Pro Digitales Messgerät zur exakten Justierung Ihrer Satelliten-Antennen hohe Eingangsempfindlichkeit

Produktbeschreibung:

• Neue verbesserte Elektronik exklusiv von DUR-line

• Für alle gängigen TV-Satelliten geeignet

• Hohe Eingangsempfindlichkeit (Mikroprozessorgesteuert)

• Dämpfungsregler + komfortable Dämpfungstasten

• Tonsignal(abschaltbar) / beleuchtetes Display

• Anzeige für Polarisation/Band (0/22 kHz & 13/18 V)

• Stromversorgung über Receiver (DC 13 - 18 V)

• Eingangsfrequenz: 950 - 2400 MHz

• Inklusive 21 cm FF-Verbindungskabel


Verbesserungen:
Neue verbesserte Elektronik gibt’s nur im SF 2500 Pro exklusiv von DUR-line!

• Neues und bei Sonnenschein besser ablesbares Display + Symbole für Polarisation/Band – 0/22 kHz & 13/18 V

• Verbesserte und fehlerfreie Elektronik zur optimierten Signalauswertung

• Durchdachte deutsche Anleitung von Anwendern für Anwender mit hilfreichen Tipps und Tricks (inkl. Video-Anleitung!) erklärt kurz und prägnant was zu tun ist, und warum.

Beschreibung:

Digitales Messgerät der neusten Generation zur Justierung Ihrer Satelliten-Antenne.
Der mikroprozessor-gesteuerte Satfinder SF 2500 Pro ermöglicht es Ihnen Ihre Sat-Anlage schnell präzise auszurichten. Dafür stehen Ihnen die Digital-Anzeige und ein akustisches Signal zur Verfügung.
Dieses Gerät ist sehr empfindlich und kann auch schwächste Signale erkennen. Starke Eingangssignale (durch leistungsfähige Satelliten oder große Satellitenantennen) können mit den "Dämpfung +/" Tasten und dem seitlichen Einstellrad problemlos abgeschwächt werden. Dies ermöglicht ein optimales Auslesen und Einrichten verschiedenster Sat-Anlagen.

Der Satfinder wird durch den Receiver/TV oder Multischalter mit Spannung versorgt und benötigt kein zusätzliches Netzteil.

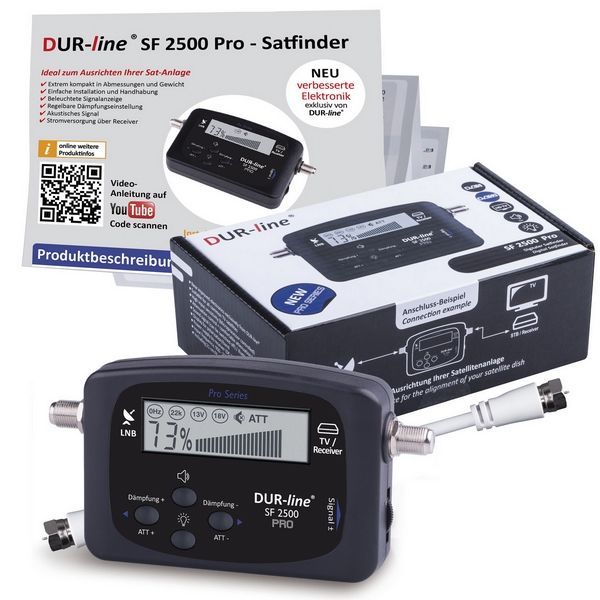

Lieferumfang:

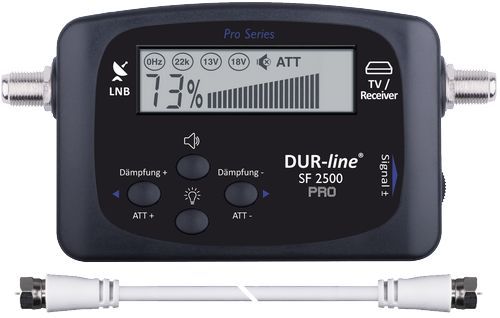

1 x DUR-line SF 2500 Pro – SatFinder
1 x durchdachte, deutsche Bedienungsanleitung
1 x F-Anschlusskabel (21cm)

Technische Daten

Eingangsfrequenz: 950 - 2150 MHz
Eingangspegel min.: 68 dBµV
Eingangspegel max.: 90 dBµV
Eingangsimpedanz: 75 Ohm
Ausgangsimpedanz: 75 Ohm
Spannungsversorgung: 13 - 18 Volt DC
Abmessungen: 130 x 65 x 25 mm
Länge Verbindungskabel: 210 mm

Anleitung für den Satelliten Astra 19,2° Ost:

Voraussetzung ist, dass Sie bereits einen Receiver an dem LNB angeschlossen haben. Wenn der LNB ein Quattro-LNB ist, schließen Sie den Sat-Finder mit dem beiliegenden kurzen Kabel am H/H Ausgang an, beim Single, Twin, Quad oder Octo-LNB nehmen Sie einfach den ersten Ausgang.

Sonderfall Monoblock-LNB: Der Monoblock empfängt zwei Satelliten gleichzeitig. Hierfür muß beim Receiver die DiSEqC-Steuerung aktiviert werden. Beachten Sie dazu die Anleitung zum Monoblock.

Zum Receiver: Hier stellen Sie den Sender WDR Duisburg (12,604 MHz Horizontal SR 22000 kHz) ein. Dieser sollte bereits in der Senderliste vorprogrammiert sein. Ansonsten gehen Sie auf manuelle Suche und wählen beim Receiver den Transponder mit der Frequenz 12604 MHz horizontal aus.
Zur Antenne: Stellen Sie den Elevationswinkel, hinten an der Sat-Antenne, auf 30 Grad ein. Drehen Sie die Sat-Antenne Richtung Süden. Drehen Sie den Regler am Sat-Finder auf Mitte (50 Prozent). Jetzt drehen Sie die Sat-Antenne langsam Richtung Osten bis der Zeiger ausschlägt. Im Normalfall steht die Anzeige jetzt rechts auf über 99%. Drehen Sie den Regler am Sat-Finder so das die Anzeige in der Mitte auf ca. 50% steht. Drehen Sie die Sat-Antenne nun weiter Richtung Osten. Er wird im Verlauf mehrmals ein Signal anzeigen. An der Position wo der stärkste Ausschlag ist, sollte auch der Astra 19,2° Ost sein. Wenn Sie den starken Auschlag gefunden haben, kontrollieren Sie bitte am TV/Receiver ob Sie Empfang haben. Wenn trotz Ausschlag kein Empfang kommt, haben Sie den falschen Satelliten angepeilt. Drehen Sie die Antenne weiter links/rechts bis Sie den richtigen Satellit gefunden haben. Wenn Sie den Satellit gefunden haben, stellen Sie die Sat-Antenne auf das Maximum an Signalstärke ein. Hierfür müssen Sie den Evelationswinkel hinten am Spiegel auch nochmal prüfen.
