Multischalter 5/8 - DUR-line MSRP 58 eco für 8 Teilnehmer

Produktbeschreibung:

Ab sofort können Sie auf das Netzteil verzichten, denn diese Multischalter benötigen dank neuester Technologie nur noch einen Bruchteil der bisherigen Leistung.

• Geringe Stromaufnahme nur noch 30 mA / 60 mA je nach Modell
• Kein 230 Volt-Anschluss notwendig
• Maximale Sicherheit, da Kurzschlussfest
• Passend für alle Quad und Quattro LNB (wichtig für bestehende Anlagen)
• Jedem Teilnehmer stehen alle Übertragungsebenen zur Verfügung
0 Watt im Standby Betrieb
• Sehr geringe Durchgangsdämpfung des Sat-Signals
• Hohe Entkopplung der Übertragungsebenen
• Höchste Signalgüte für jeden einzelnen Teilnehmer
HDTV-, 3D, HD+-, 4K, UHD und Sky-tauglich

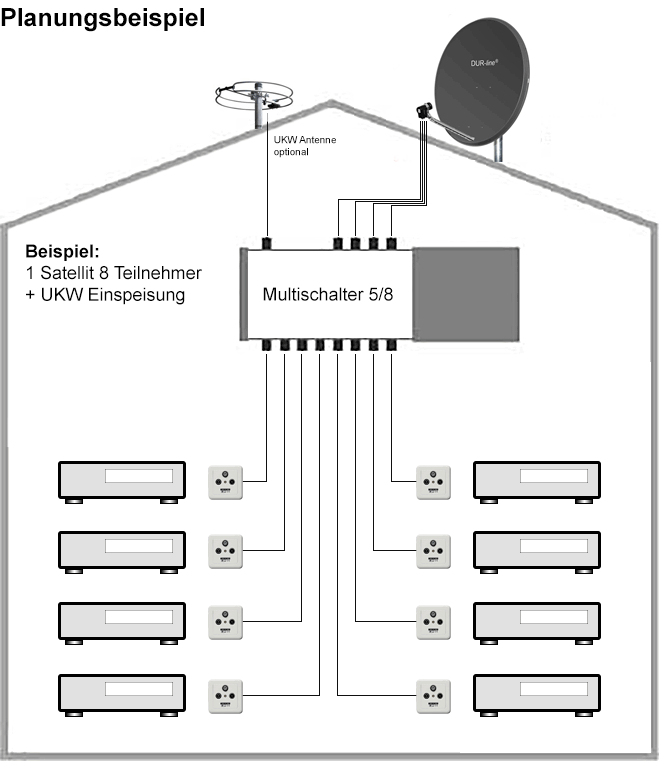

Zum Empfang von 1 Satellit für bis zu 8 Teilnehmer.
An jedem der 8 Ausgänge kann jeweils 1 SAT-Receiver oder TV mit integriertem SAT-Empfangsteil angeschlossen werden. Dieses Modell hat einen eingebauten 22kHz Generator und kann somit entweder mit Quattro als auch mit Quad LNBs angesteuert werden.

Technische Daten:

Typ MSRP 58 eco

Eingänge 4 x Sat/IF-Eingänge
(Quattro oder Quad LNB)
1 x Terrestrischer Eingang

Schaltspannung 14,5 – 15,5 V-DC // 0/22kHz (+/- 4 kHz)
Frequenzbereich Satellit: 950 - 2150MHz / Terrestrisch: 5 - 790MHz
Dämpfung Satellit: - 4dB bis +2dB / Terrestrisch: -18 bis -20dB

Max. Eingangspegel max. 95dBµV
Max. Ausgangspegel (EN 50083-3) max. 97dBµV
Stromverbrauch max. 60mA
Entkopplung SAT-SAT: >30dB / SAT-TV: >35dB
Temperaturbereich -20 bis +65°C
Optionales Netzteil 18 VDC / 500mA*

Technik - Multischalter zum Empfang von einem Satelliten

Dieser Multischalter entspricht dem neusten Stand der Technik und ist für den Empfang von 4K, 3D, Sky, HDTV und HD Plus geeignet. Sie können daran jeden Receiver Ihrer Wahl anschließen. Für den Betrieb wird 1 Quattro-LNB (nicht im Lieferumfang enthalten) benötigt. Wenn Sie die Antenne auf den Satelliten Astra 19.2°E ausrichten, empfangen Sie gleichzeitig ca. 1240 Fernseh- und Radioprogramme auf allen Ausgängen.

Senderliste Astra 19,2°E: Alle TV Sender
Senderliste Astra 19,2°E: Alle kostenlosen TV Sender

DVB-S (Empfang über Satellit) bleibt wahrscheinlich weiterhin kostenlos

Damit ist und bleibt der Fernsehempfang über Satellit in Deutschland die günstigste Alternative. Sie haben nur einmalige Anschaffungskosten. Monatlichen Kosten wie beim Kabelanschluss oder DVB-T2 entfallen. Sie können soviel Geräte anschließen wie die Anlage hergibt. Optional können Sie zusätzlich die privaten Sender in HD-Qualität oder Sky empfangen - diese Sender sind dann aber kostenpflichtig - Sie müssen aber nicht!

Receivereinstellungen:

Es muss nichts eingestellt werden. Wenn Sie einen neuen Receiver anschließen, kann dieser den Multischalter mit den Grundwerten direkt steuern.

Terrestrischer Eingang:

Am terr. Eingang können Sie zusätzlich eine UKW-Antenne anschließen. Der Multischalter verteilt das UKW-Signal an alle Antennendosen, woran Sie ein Radio / UKW-Tuner anschließen können.

Anschluss eines Quattro LNBs

:

Schließen Sie alle 4 Kabel vom Quattro-LNB  (nicht im Lieferumfang enthalten) an den Eingängen des Multischalters an. Achten Sie hierbei auf die richtige Zuordnung der vier Kabel. Die Anschlüsse sind am LNB und Multischalter mit den vier Bezeichnung (V/L H/L V/H H/H) gekennzeichnet. Sie können diese Kabel vertauschen, kaputt gehen kann dabei nichts. Sie werden dann aber keinen Empfang bekommen.

LNB Verbindungskabel gleich mitbestellen!

( Nicht im Lieferumfang enthalten ). Diese Verbindungskabel werden von uns für Sie angefertigt. Somit ist es für Sie ein Leichtes die Anlage zu verkabeln.

Vorkonfektionierte LNB-Verbindungskabel in verschiedenen Längen dazu lieferbar.

Für die Verbindung vom LNB zum Multischalter benötigen Sie vier Verbindungskabel. Falls Sie andere Längen benötigen, rufen Sie uns einfach kurz an, wir haben auch dafür eine Lösung. Tel. 02803 803901

Passende Antennendosen für diese Sat-Anlage

Ob Sie Antennendosen verwenden, hängt ganz da von ab ob ein terrestrisches Signal (UKW/DVB-T) eingespeist wird. Für den Betrieb der Satanlage ist eine Dose nicht zwingend notwendig. Sie können das Sat-kabel auch direkt an den Receiver anschließen.

	Artikelnr.: XM31472 3-fach Antennensteckdose für den Einsatz in Sat-Anlagen als Enddose Universal- Enddose mit Deckel und Rahmen geeignet für Auf- und Unterputzmontage
	Artikelnr.: XM264 4-fach Antennensteckdose für den Einsatz in Sat-Anlagen als Twin-Enddose Universal-Twin-Enddose mit Deckel und Rahmen geeignet für Auf- und Unterputzmontage Diese Dose hat 2 Sat-Anschlüsse und benötigt daher auch zwei Zuleitungen!
