Multischalter 5/12 - Fuba FMT 512 für 12 Teilnehmer

Multischalter 5/12 - Fuba FMT 512 für 12 Teilnehmer

Hochwertiger Profi-Multischalter mit 5 Jahren Garantie
Kurzschlusssicheres Schaltnetzteil
Für den Anschluß von bis zu 12 Receivern

• zur Verteilung der Signale eines Satelliten (4 Sat-ZF-Ebenen) auf 12 Teilnehmer
• ein terrestrischer Eingang
• für Quattro- und Quattro-Switch-LNBs geeignet
• Fernspeisespannung für terrestrische Antenne zuschaltbar
• regelbare terrestrische Signalverstärkung
• energiesparendes Netzteil mit Stand-by-Funktion
• Betriebsanzeige-LED
• 8K-, 4K-, UHD-, 3D- und HD-kompatibel
• 5 Jahre Garantie

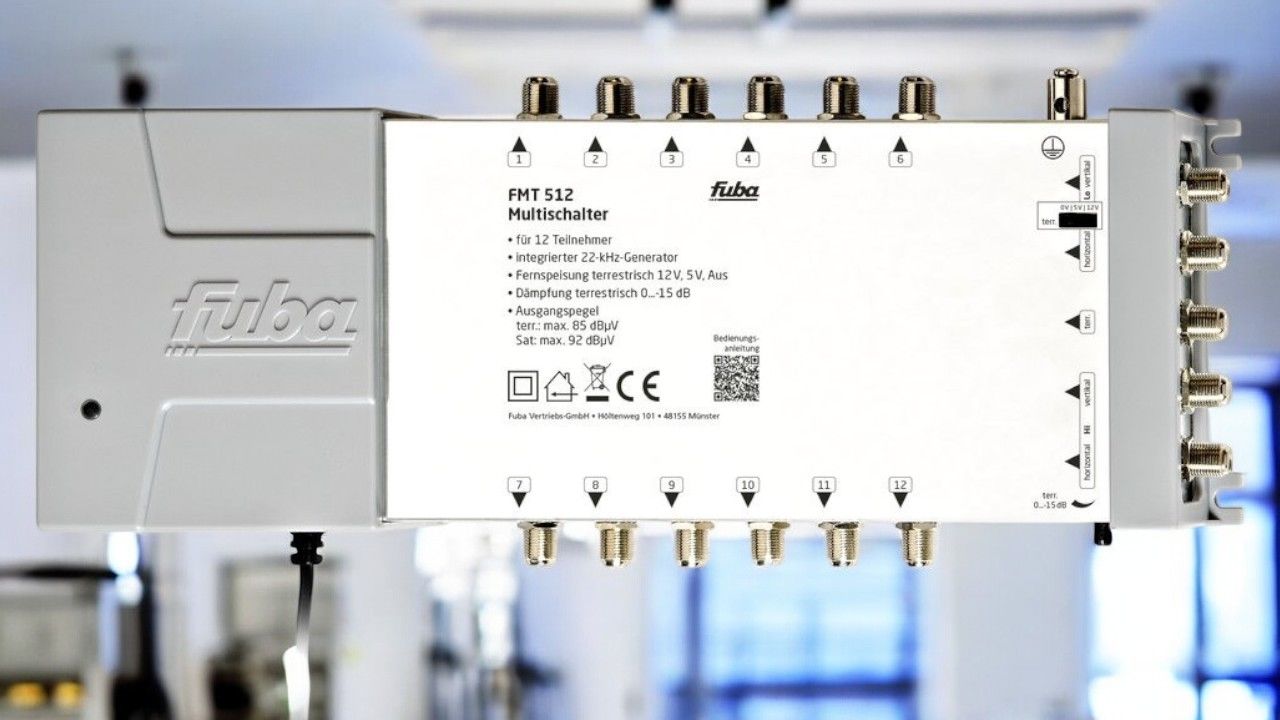

Der Fuba FMT 512 ist ein Multischalter zur Verteilung der Signale eines Satelliten und terrestrischer Antennensignale auf 12 Teilnehmer.
Dank des integrierten 22-kHz-Generators können an dem Fuba FMT 512 sowohl Quattro-LNBs als auch Quattro-Switch-LNBs verwendet werden.
Ein hoher Ausgangspegel gewährleistet, dass auch Teilnehmeranschlüsse mit längeren Kabelwegen sicher versorgt werden. Die hohe Entkopplung der Übertragungsebenen und der Teilnehmeranschlüsse gewährleisten eine hohe Signalqualität für jeden Teilnehmer.
Damit auch aktive terrestrische Antennen unkompliziert angeschlossen werden können, verfügt der Multischalter über eine zuschaltbare Fernspeisespannung mit wahlweise 5V oder 12V. Um das terrestrische Signal optimal anpassen zu können, ist die terrestrische Verstärkung regelbar.
Das integrierte Netzteil verfügt über eine Energiesparfunktion.
Dieser Multischalter bietet eine kostengünstige Lösung für die einfache Installation von kleinen und mittleren Satelliten-ZF-Verteilanlagen, ohne auf die hohen Fuba-Qualitätsstandards zu verzichten.

Impedanz: 75 Ohm
Eingänge Satellit: 4 x F-Buchse
Eingang terrestrisch 1 x F-Buchse
Ausgänge: : 12 x F-Buchse
Frequenzbereich Satellit: 950...2150 MHz
Frequenzbereich terrestrisch 87...694 MHz
Verstärkung Satellit: : 4 dB
Verstärkung terrestrisch: 10 dB
Dämpfungssteller terr.: 0...15 dB
Anschlussdämpfung Sat.: 3 dB
Anschlussdämpfung terr.: 8 dB
Ausgangspegel: Satellit max. 92 dBµV
terrestrisch: max. 85 dBµV
22-kHz-Generator: ja, 2 x für High-Band
Rückflussdämpfung: > 10 dB
Entkopplung: H/V: >25 dB
Entkopplung Sat./terr.: > 25 dB
Schaltmethode: 13/18 V, 0/22 kHz, Tone, DiSEqC 1.0
LNB-Spannungsversorgung: Horizontal: 18 V, Vertikal: 13,5 V
LNB-Strom: max. 600 mA
Fernspeisespannung terrestrisch: 0 V, 5 V, 12 V
Strom Fernspeisung terr. max.: 150 mA
Stromaufnahme je Teilnehmer: 30 mA
Netzteil Sekundärspannung: 18 V
Netzversorgung: 220...240 V/50...60 Hz
Umgebungstemperatur: - 20...+ 55 °C
Maße B x H x T: 314 x 130 x 55 mm
Lieferumfang: Multischalter und Bedienungsanleitung
Zolltarifnummer: 85437090

Als LNb wird ein Quatro-LNB benötigt.

Technik - Multischalter zum Empfang von einem Satelliten

Dieser Multischalter entspricht dem neusten Stand der Technik und ist für den Empfang von 4K, 3D, Sky, HDTV und HD Plus geeignet. Sie können daran jeden Receiver Ihrer Wahl anschließen. Für den Betrieb wird 1 Quattro-LNB (nicht im Lieferumfang enthalten) benötigt. Wenn Sie die Antenne auf den Satelliten Astra 19.2°E ausrichten, empfangen Sie gleichzeitig ca. 1240 Fernseh- und Radioprogramme auf allen Ausgängen.

Senderliste Astra 19,2°E: Alle TV Sender
Senderliste Astra 19,2°E: Alle kostenlosen TV Sender

DVB-S (Empfang über Satellit) bleibt wahrscheinlich weiterhin kostenlos

Damit ist und bleibt der Fernsehempfang über Satellit in Deutschland die günstigste Alternative. Sie haben nur einmalige Anschaffungskosten. Monatlichen Kosten wie beim Kabelanschluss oder DVB-T2 entfallen. Sie können soviel Geräte anschließen wie die Anlage hergibt. Optional können Sie zusätzlich die privaten Sender in HD-Qualität oder Sky empfangen - diese Sender sind dann aber kostenpflichtig - Sie müssen aber nicht!

Receivereinstellungen:

Es muss nichts eingestellt werden. Wenn Sie einen neuen Receiver anschließen, kann dieser den Multischalter mit den Grundwerten direkt steuern.

Terrestrischer Eingang:

Am terr. Eingang können Sie zusätzlich eine UKW-Antenne anschließen. Der Multischalter verteilt das UKW-Signal an alle Antennendosen, woran Sie ein Radio / UKW-Tuner anschließen können.

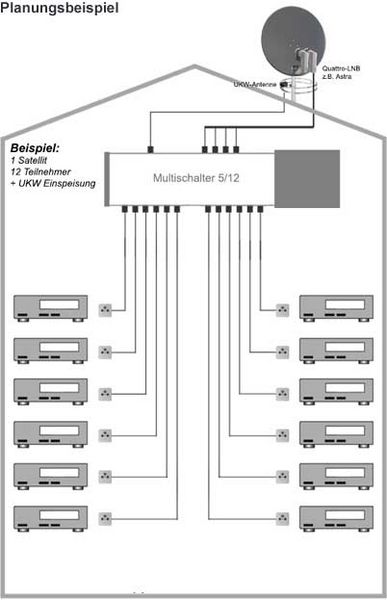

Anschluss eines Quattro LNBs

Schließen Sie alle 4 Kabel vom Quattro-LNB (nicht im Lieferumfang enthalten) an den Eingängen des Multischalters an. Achten Sie hierbei auf die richtige Zuordnung der vier Kabel. Die Anschlüsse sind am LNB und Multischalter mit den vier Bezeichnung (V/L H/L V/H H/H) gekennzeichnet. Sie können diese Kabel vertauschen, kaputt gehen kann dabei nichts. Sie werden dann aber keinen Empfang bekommen.

LNB Verbindungskabel gleich mitbestellen!

( Nicht im Lieferumfang enthalten ). Diese Verbindungskabel werden von uns für Sie angefertigt. Somit ist es für Sie ein Leichtes die Anlage zu verkabeln.

Vorkonfektionierte LNB-Verbindungskabel in verschiedenen Längen dazu lieferbar.

Für die Verbindung vom LNB zum Multischalter benötigen Sie vier Verbindungskabel. Falls Sie andere Längen benötigen, rufen Sie uns einfach kurz an, wir haben auch dafür eine Lösung. Tel. 02803 803901

Passende Antennendosen für diese Sat-Anlage

Ob Sie Antennendosen verwenden, hängt ganz da von ab ob ein terrestrisches Signal (UKW/DVB-T) eingespeist wird. Für den Betrieb der Satanlage ist eine Dose nicht zwingend notwendig. Sie können das Sat-kabel auch direkt an den Receiver anschließen.


	Artikelnr.: XM31472 3-fach Antennensteckdose für den Einsatz in Sat-Anlagen als Enddose Universal- Enddose mit Deckel und Rahmen geeignet für Auf- und Unterputzmontage
	Artikelnr.: XM264 4-fach Antennensteckdose für den Einsatz in Sat-Anlagen als Twin-Enddose Universal-Twin-Enddose mit Deckel und Rahmen geeignet für Auf- und Unterputzmontage Diese Dose hat 2 Sat-Anschlüsse und benötigt daher auch zwei Zuleitungen!

159.00 €
