Fuba FMP 908 SL Multischalterpanel 9/8 mit Schrank \n vormontiertes Multischalter-Paneel für den Empfang zweier Satteliten mit 8 Teilnehmeranschlüssen

Fuba FMP 908 SL Multischalter-Paneel 9/8 mit Gehäuse LMG 4060

Vorgefertiges Paneel für 8 Teilnehmeranschlüsse

Komplett vormontiertes Multischalter-Paneel für den Empfang der Signale zweier Satelliten mit 8 Teilnehmeranschlüssen.

Das nach den Anforderungen der EN 60728-11 verkabelte Multischalter-Paneel ist dank des zusätzlichen Überspannungsschutzes absolut sicher und präsentiert sich in einem überaus professionellen Erscheinungsbild.

Für die Verkabelung zum Multischalter sowie zu den Potenzialausgleichsblöcken werden nur hochwertigste Verbindungskabel mit F-Kompressionsstecker verwendet.

Technische Daten:
• Teilnehmeranschlüsse 8
• Anzahl der Eingänge 9
• Terrestrischer Eingang aktiv
• Steuersignal 14/18 V, DiSEqC, 0/22 kHz, LNB-Speisung 14 V / 18 V / 22 kHz
• Kaskadierbar
• fachlich korrekte Installation nach Anforderung der EN 60278-11 auf Lochblech-Montageplatte
• mit Überspannungsschutz, Erdungsanschluss und Potenzailausgleich
• Multischalter mit 4mm Erdungsdraht am Erdungsblock angeschlossen
• einfache Wandmontage

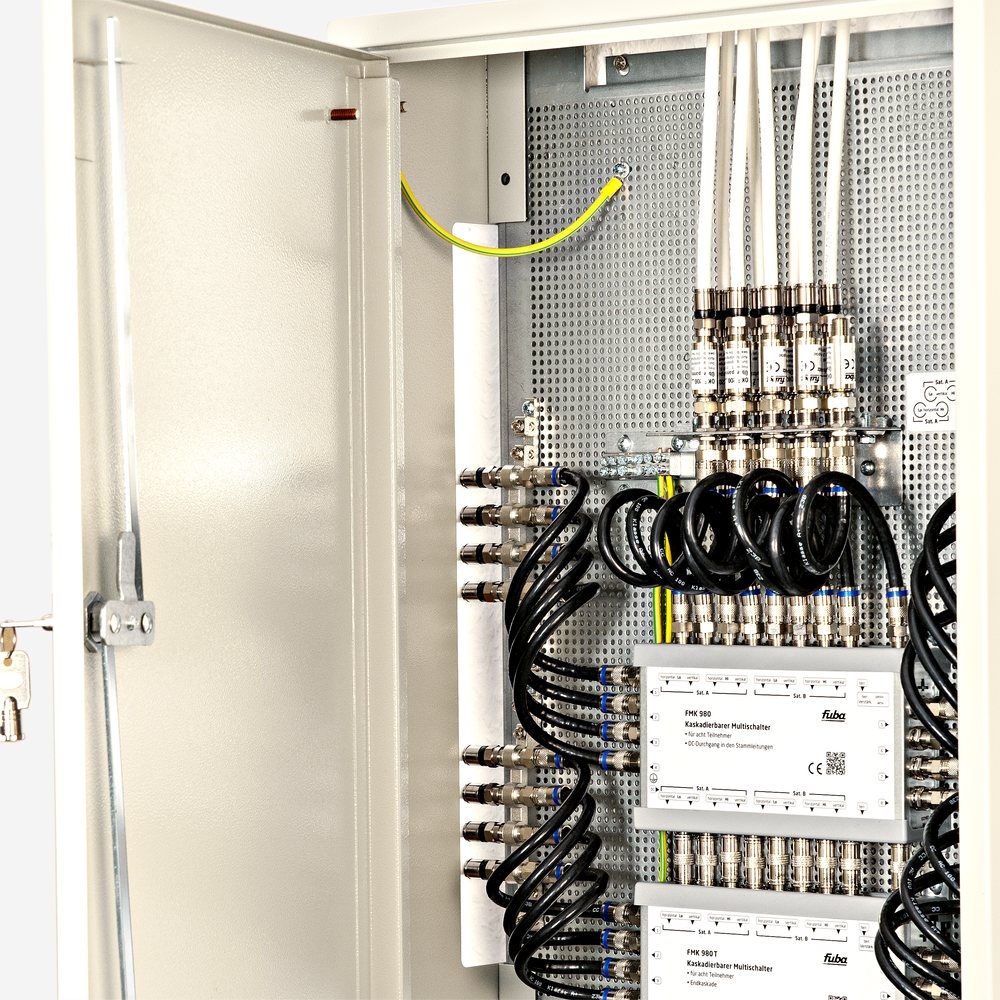

Das vorgefertigte Montage-Panel besteht aus:



• 1 x Fuba LMP 4060 Lochblech-Montageplatte Maße B x H x T: 400 x 600 x 100 mm

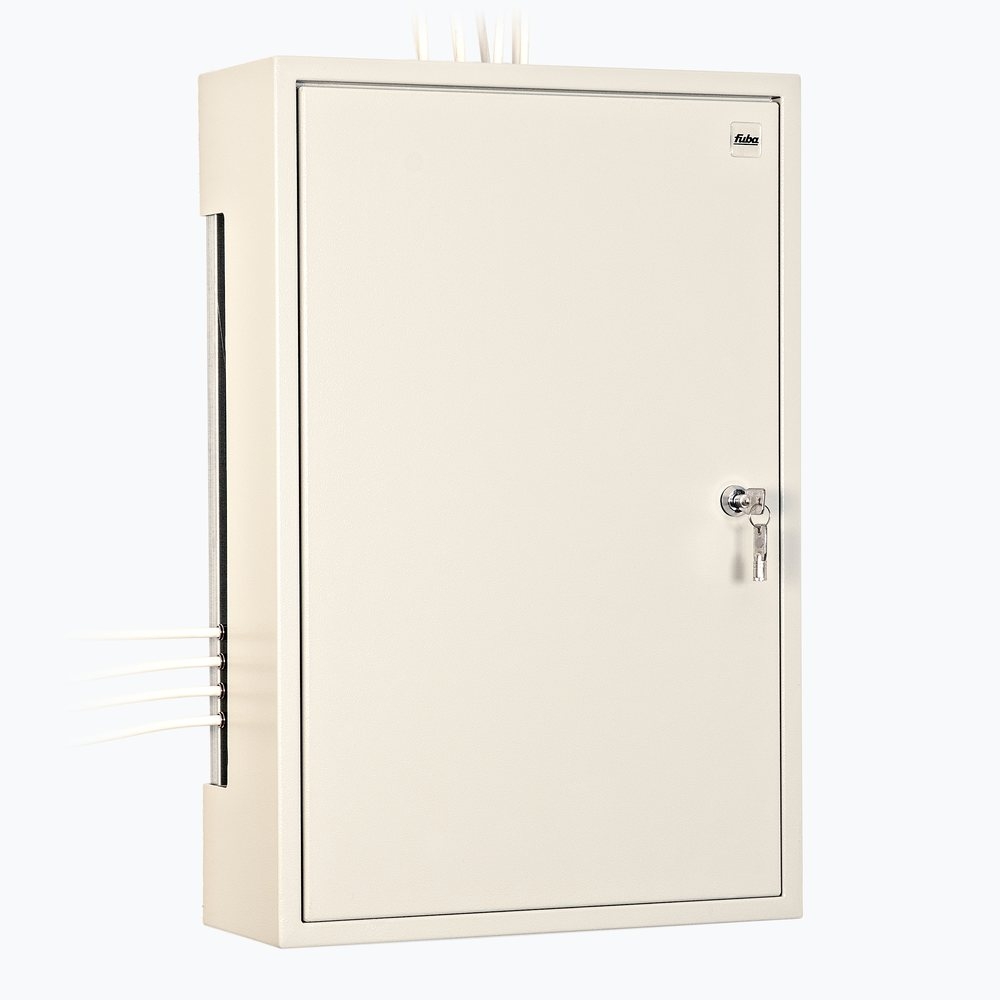

• 1 x LMG 4060 Montage-Gehäuse
• 1 x Fuba FMK 980 T Multischalter
• 9 x Fuba OKF 200 Überspannungsschutz
• 1 x Fuba DPW 090 Potentialausgleichswinkel
• 1 x Fuba DPA 960 Potentialausgleichsschiene
• 2 x Fuba EFD 074 F-Doppelkupplung
• 17 x Fuba OVZ 925 Verbindungskabel
• 1 x Fuba ORN 100 Steckernetzteil


Zusätzlich ist im Lieferumfang enthalten: 4 x Torx-Schrauben und passende Dübel, Montageanleitung für das Paneel und eine Bedienungsanleitung für den Multischalter

Produktbeschreibungen:

Fuba LMP 4060 Lochblech-Montageplatte
Hochwertige verzinkte Lochblech Montageplatte, bestens geeignet zum Aufbau von BK und SAT Verteilanlage. Die Montageplatte ist auch für die Installation in Montageschränken geeignet.

Fuba FMK 980 T - Kaskadierbarer Multischalter
Der FMK 980 T ist ein kaskadierbarer Multischalter und für die Verteilung zweier Satellitensysteme für eine nahezu unbegrenzte Anzahl von Anschlüssen konzipiert. Der Schalter hat acht Teilnehmerausgänge und ist als Endkaskade zu nutzen.
Die Stromversorgung der Schalter erfolgt über die angeschlossenen Endgeräte. Die Stromversorgung der LNBs erfolgt über den SAT-ZF-Verstärker OSV 909.
Der Multischalter kann, in Verbindung mit dem als Zubehör erhältlichen Netzteil ORN 100, auch als Stand-Alone-Schalter verwendet werden und mit dem FMK 980 auf bis zu 32 Anschlüsse ausgebaut werden.

Fuba OKF 200
Überspannungsschutz mit F-Stecker auf F-Kupplung.

Fuba DPW 090 - Potentialausgleichswinkel
Der DPW 090 ist ein Potentialausgleichswinkel mit 9 F-Anschlüssen. Er verfügt über eine Erdungsklemme mit Schraubanschluss und eine beidseitig belegbare F-Buchse.

Fuba DPA 960
Potential-Ausgleichsschiene

Fuba EFD 074
F-Doppelkupplung mit Erdungsklemme 4-fach.

Fuba OVZ 925
Koaxiales Patch-Kabel - fertig konfektioniert
Schwarzes Klasse-A-plus F-Anschlusskabel für die Verbindung kaskadierbarer Multischalter mit 0,25 m Länge.

Fuba ORN 100 - Steckernetzteil
Das Fuba ORN 100 ist ein universell einsetzbares Steckernetzteil mit 12V Ausgangsspannung
