Fuba FMP 524 SL Multischalter-Panel 5/24 mit Gehäuse \n vormontiertes Multischalter-Paneel für den Empfang der Signale eines Satelliten mit 24 Teilnehmeranschlüssen mit Gehäuse LMG 4060

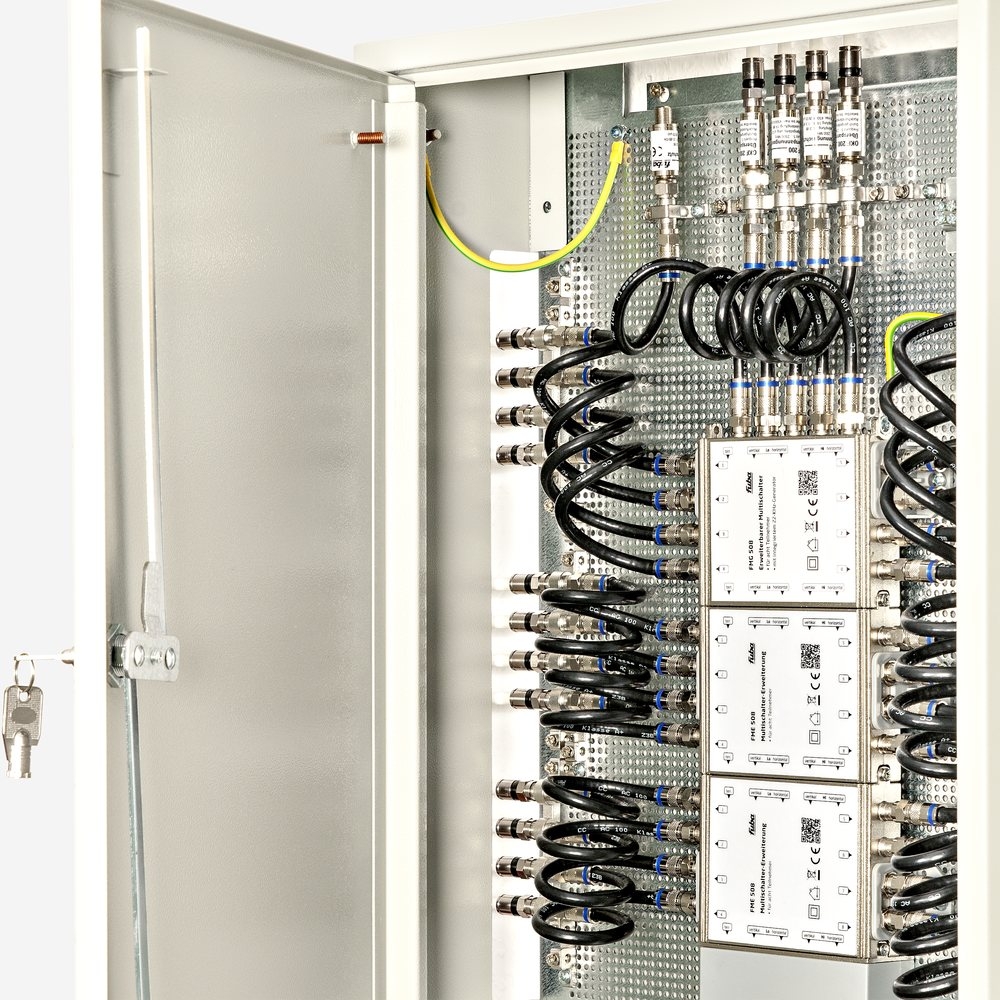

Fuba FMP 524 SL Multischalter-Paneel Komplett vormontiertes Multischalter-Paneel für den Empfang der Signale eines Satelliten mit 24 Teilnehmeranschlüssen. Das Multischalter-Paneel wird im Gehäuse LMG 4060 geliefert. Das nach den Anforderungen der EN 60728-11 verkabelte Multischalter-Paneel ist dank des zusätzlichen Überspannungsschutzes absolut sicher und präsentiert sich in einem überaus professionellen Erscheinungsbild. Für die Verkabelung zum Multischalter sowie zu den Potentialausgleichsblöcken werden nur hochwertigste Verbindungskabel mit F-Kompressionsstecker verwendet.

• Gehäuse LMG 4060 mit hochwertiger Dreipunktschließung
• für den Empfang der Signale eines Satelliten mit 24 Teilnehmeranschlüssen
• fachlich korrekte Installation nach Anforderung der EN 60278-11 auf Lochblech-Montageplatte
• mit Überspannungsschutz, Erdungsanschluss und Potentialausgleich
• Multischalter mit 4mm Erdungsdraht am Erdungsblock angeschlossen
• einfache Wandmontage

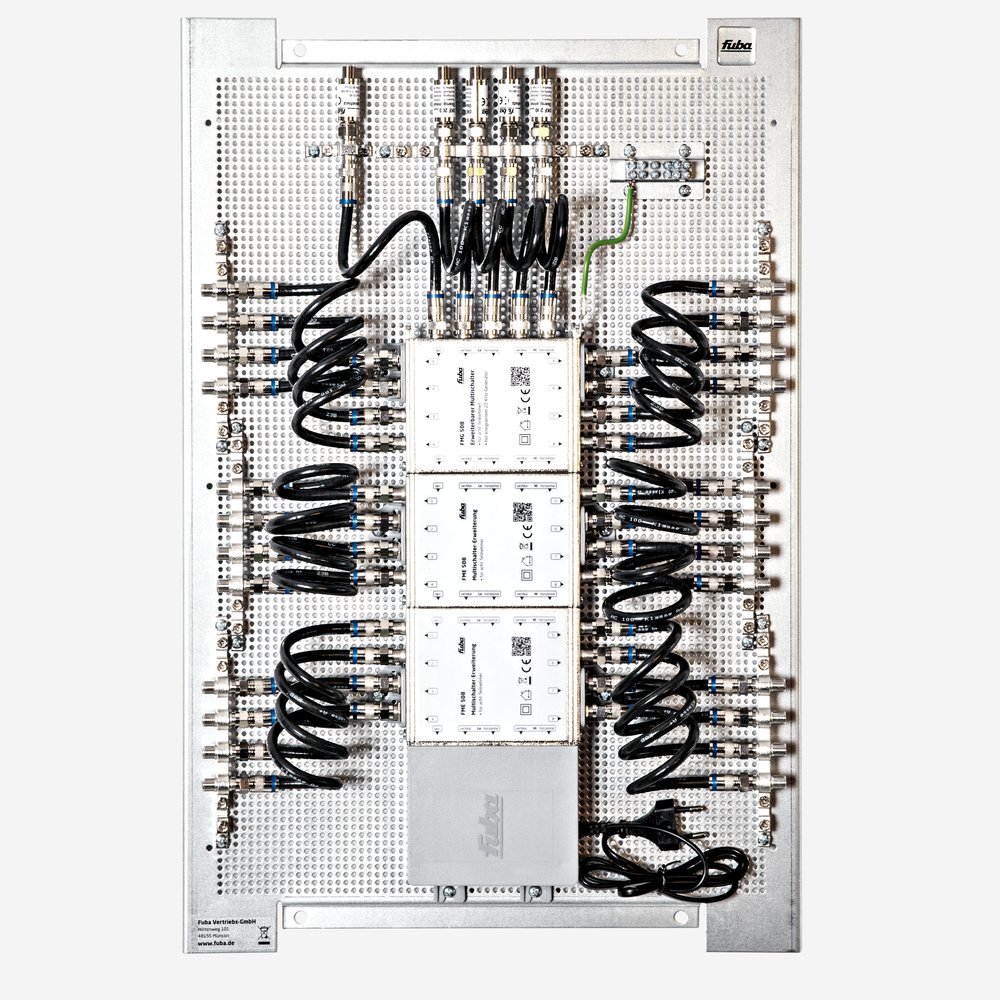

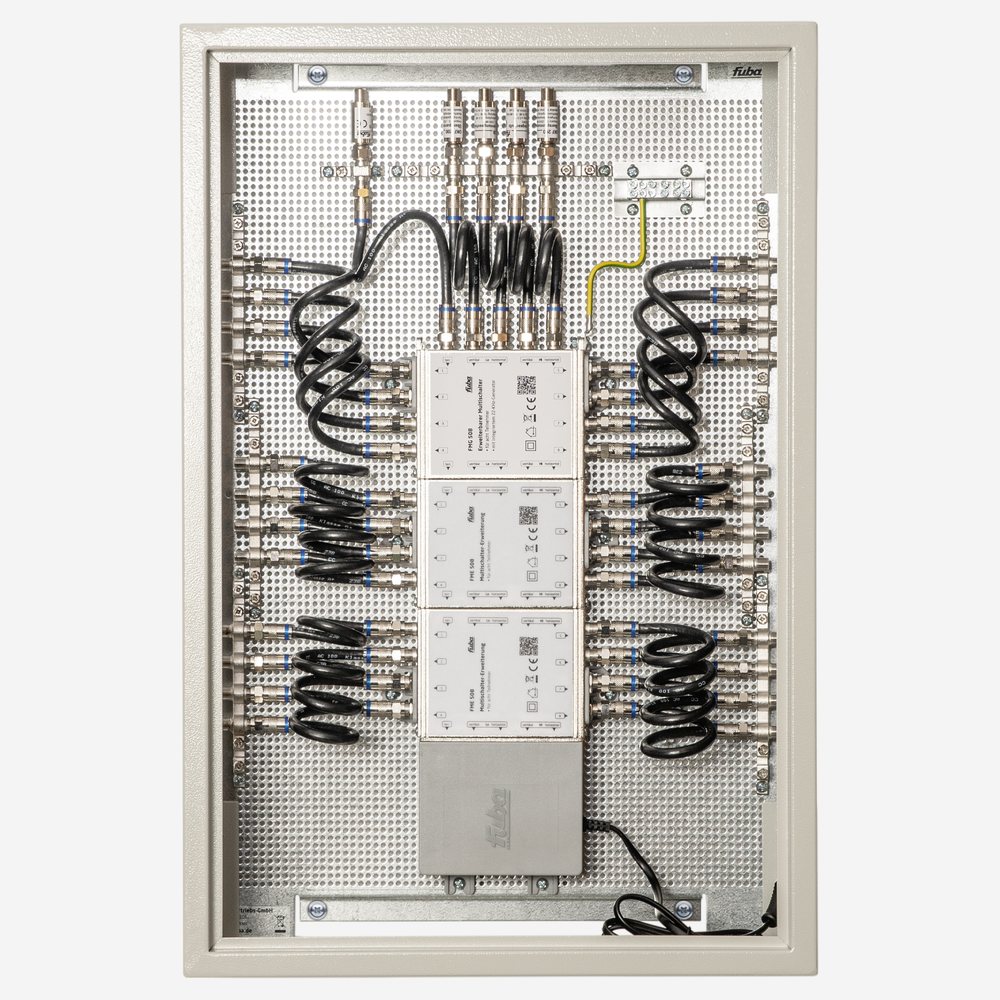

Das vorgefertigte Montage-Panel besteht aus:


• 5 x Fuba OKF 200 Überspannungsschutz
• 1 x LMG 4060 Montage-Gehäuse
• 1 x Fuba EFD 071 F-Doppelkupplung mit Erdungsklemme 1-fach
• 7 x Fuba EFD 074 F-Doppelkupplung mit Erdungsklemme 4-fach
• 29 x Fuba OVZ 925 F-Jumperkabel in 25 cm Länge
• 1 x Fuba DPA 960 Potential-Ausgleichsschiene
• 1 x Fuba FMG 508 Erweiterbarer Multischalter
• 2 x Fuba FME 508 Multischalter-Erweiterung

Zusätzlich ist im Lieferumfang enthalten: 4 x Schrauben und passende Dübel, Montageanleitung für das Paneel und eine Bedienungsanleitung für den Multischalter

Produktbeschreibungen:

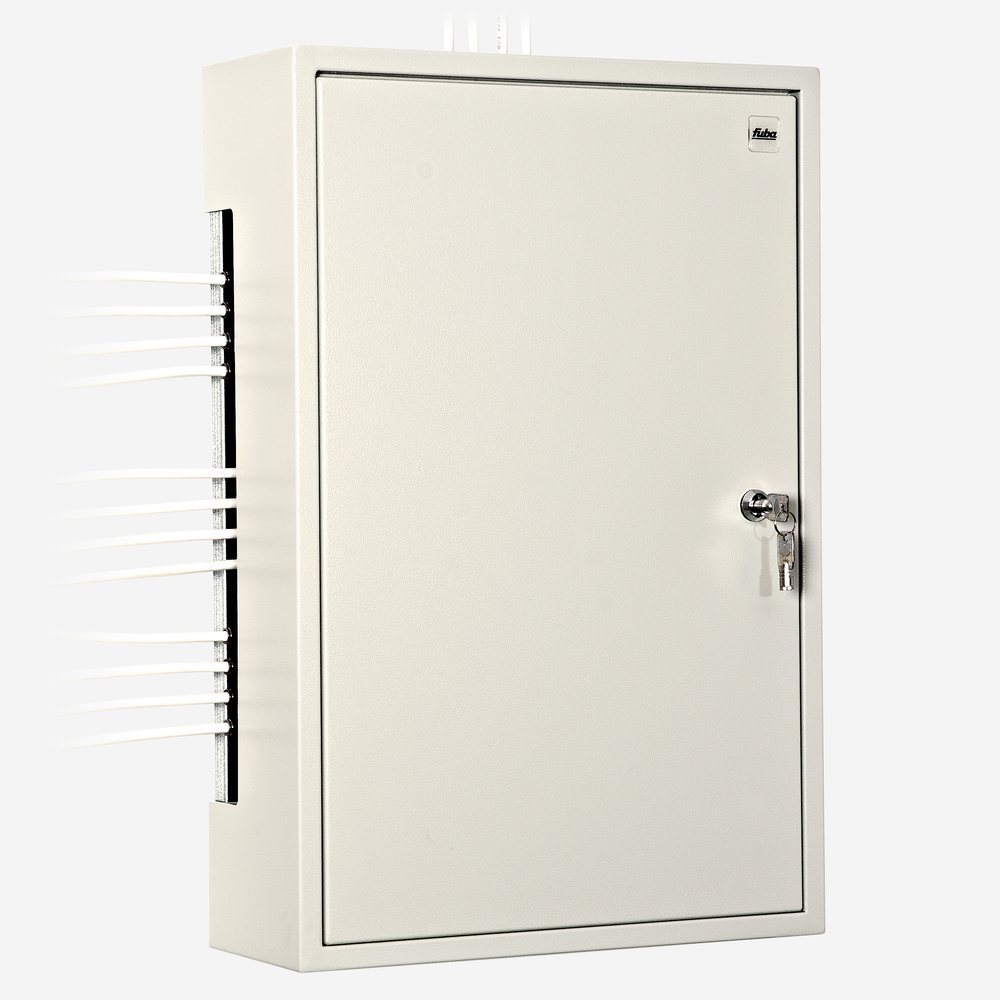

LMG 4060 Montage-Gehäuse
Das Montage-Gehäuse LMG 4060 inklusive Lochblech-Montageplatte ermöglicht eine saubere und fachgerechte Montage von Fuba Antennenverteilkomponenten wie z.B. Multischalter, Verteiler und BK-Verstärker. Durch die massive Dreipunktschließung der Gehäusetüre sind die verbauten Kompnenten optimal vor unerlaubtem Zugriff geschützt.

Fuba FMK 980 - Kaskadierbarer Multischalter
Der Fuba FMK 980 ist ein kaskadierbarer Multischalter und für die Verteilung zweier Satellitensysteme für eine nahezu unbegrenzte Anzahl von Anschlüssen konzipiert. Der Schalter hat acht Teilnehmerausgänge und neun Stammleitungsausgänge für weitere Kaskaden.
Die Stromversorgung der Schalter erfolgt über die angeschlossenen Endgeräte. Die Stromversorgung der LNBs erfolgt über den SAT-ZF-Verstärker OSV 909.
Der Multischalter kann, in Verbindung mit dem als Zubehör erhältlichen Netzteil ORN 100, auch als Stand-Alone-Schalter verwendet werden. Mit zwei weiteren FMK 980 sind somit bis zu 32 Anschlüsse möglich.

Fuba FMK 980 T - Kaskadierbarer Multischalter
Der FMK 980 T ist ein kaskadierbarer Multischalter und für die Verteilung zweier Satellitensysteme für eine nahezu unbegrenzte Anzahl von Anschlüssen konzipiert. Der Schalter hat acht Teilnehmerausgänge und ist als Endkaskade zu nutzen.
Die Stromversorgung der Schalter erfolgt über die angeschlossenen Endgeräte. Die Stromversorgung der LNBs erfolgt über den SAT-ZF-Verstärker OSV 909
. Der Multischalter kann, in Verbindung mit dem als Zubehör erhältlichen Netzteil ORN 100, auch als Stand-Alone-Schalter verwendet werden und mit dem FMK 980 auf bis zu 32 Anschlüsse ausgebaut werden.

Fuba OKF 200
Überspannungsschutz mit F-Stecker auf F-Kupplung.

Fuba DPW 090 - Potentialausgleichswinkel
Der DPW 090 ist ein Potentialausgleichswinkel mit 9 F-Anschlüssen. Er verfügt über eine Erdungsklemme mit Schraubanschluss und eine beidseitig belegbare F-Buchse.

Fuba DPA 960
Potential-Ausgleichsschiene

Fuba EFD 074
F-Doppelkupplung mit Erdungsklemme 4-fach.

Fuba OVZ 925
Koaxiales Patch-Kabel - fertig konfektioniert
Schwarzes Klasse-A-plus F-Anschlusskabel für die Verbindung kaskadierbarer Multischalter mit 0,25 m Länge.

Fuba OVZ 085
Der Fuba OVZ 085 ist ein F-Doppelstecker als Schnellverbinder.

Fuba ORN 100 - Steckernetzteil
Das Fuba ORN 100 ist ein universell einsetzbares Steckernetzteil mit 12V Ausgangsspannung
