Fuba FMP 508 SL Multischalterpanel 5/8 mit Schrank \n vormontiertes Multischalter-Paneel für den Empfang eines Satteliten mit 8 Teilnehmeranschlüssen

Fuba FMP 508 SL Multischalter-Paneel 5/8 mit Gehäuse LMG 4060

Vorgefertiges Paneel für 8 Teilnehmeranschlüsse

Komplett vormontiertes Multischalter-Paneel für den Empfang der Signale eines Satelliten mit 8 Teilnehmeranschlüssen.

Das nach den Anforderungen der EN 60728-11 verkabelte Multischalter-Paneel ist dank des zusätzlichen Überspannungsschutzes absolut sicher und präsentiert sich in einem überaus professionellen Erscheinungsbild.

Für die Verkabelung zum Multischalter sowie zu den Potenzialausgleichsblöcken werden nur hochwertigste Verbindungskabel mit F-Kompressionsstecker verwendet.

Technische Daten:
• Teilnehmeranschlüsse 8
• Anzahl der Eingänge 5
• Terrestrischer Eingang aktiv
• Steuersignal 14/18 V, DiSEqC, 0/22 kHz, LNB-Speisung 14 V / 18 V / 22 kHz
• 22 kHz-Generator
• Kaskadierbar
• fachlich korrekte Installation nach Anforderung der EN 60278-11 auf Lochblech-Montageplatte
• mit Überspannungsschutz, Erdungsanschluss und Potenzailausgleich
• Multischalter mit 4mm Erdungsdraht am Erdungsblock angeschlossen
• einfache Wandmontage

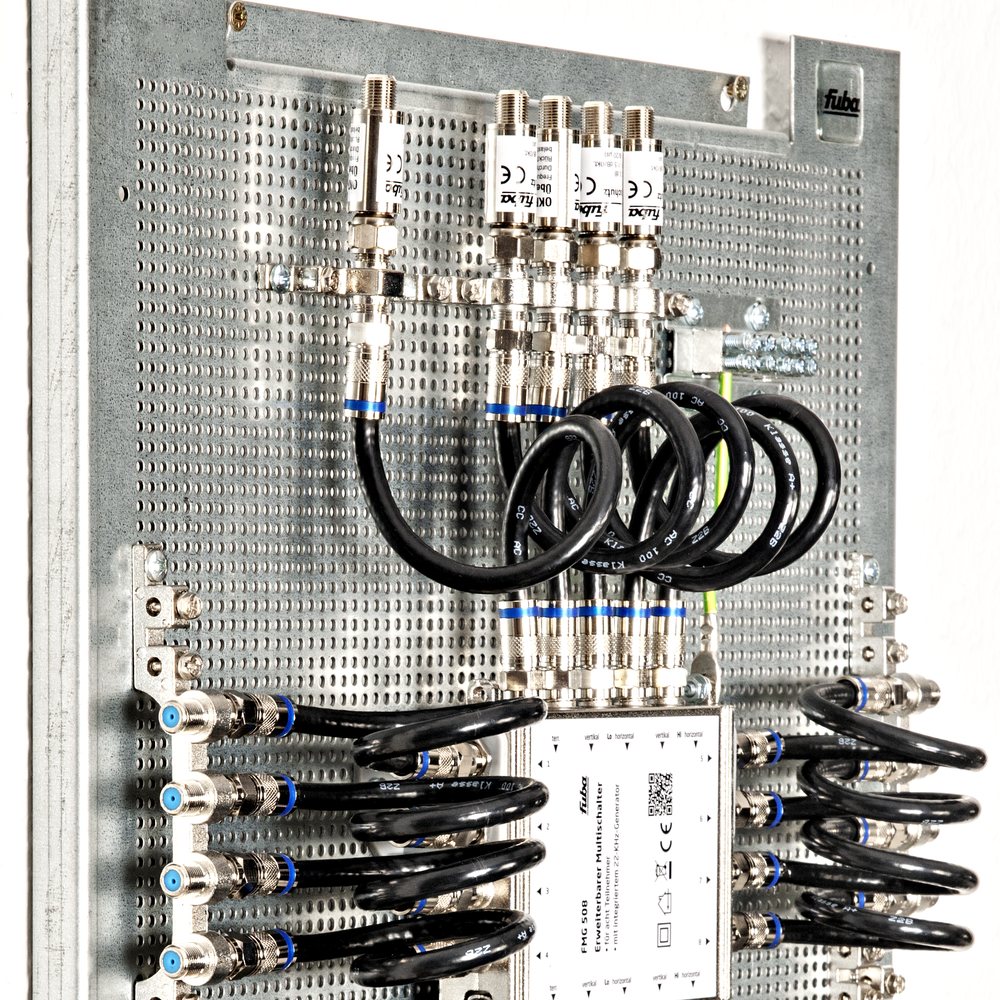

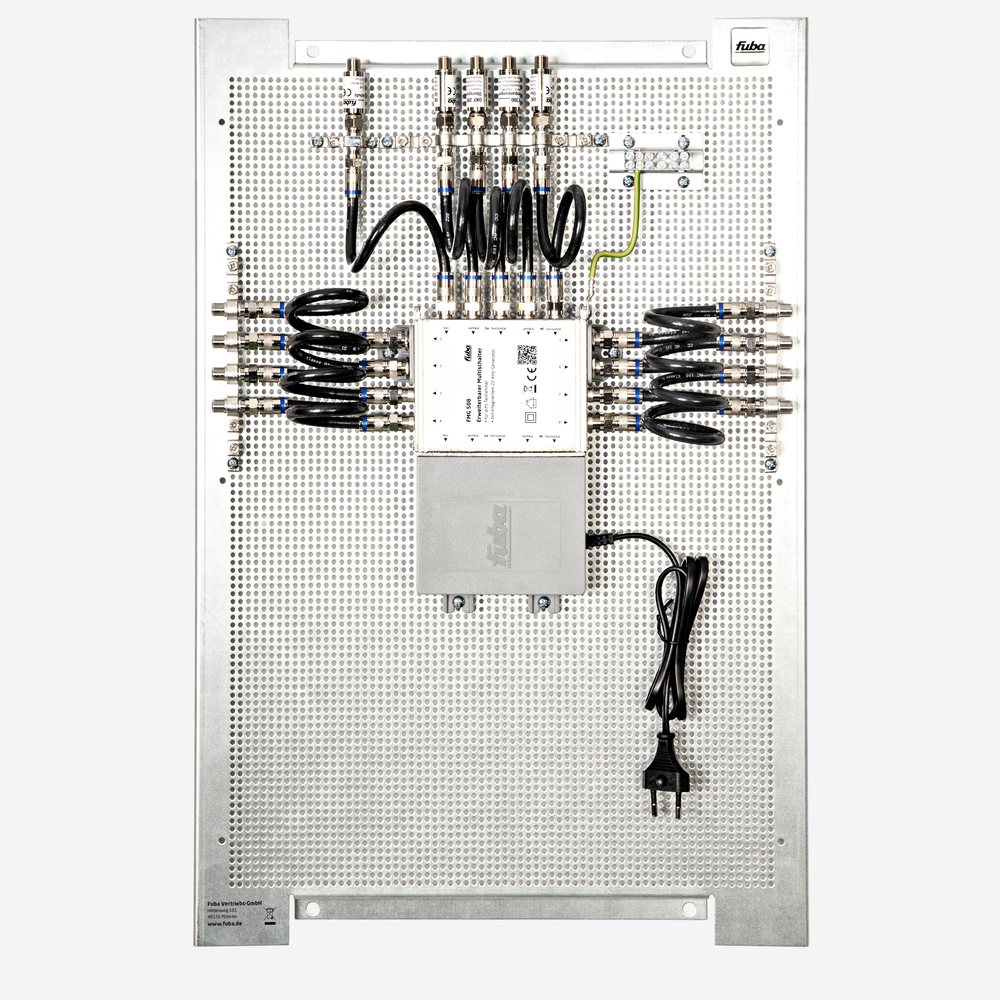

Das vorgefertigte Montage-Panel besteht aus:



• 5 x Fuba OKF 200 Überspannungsschutz

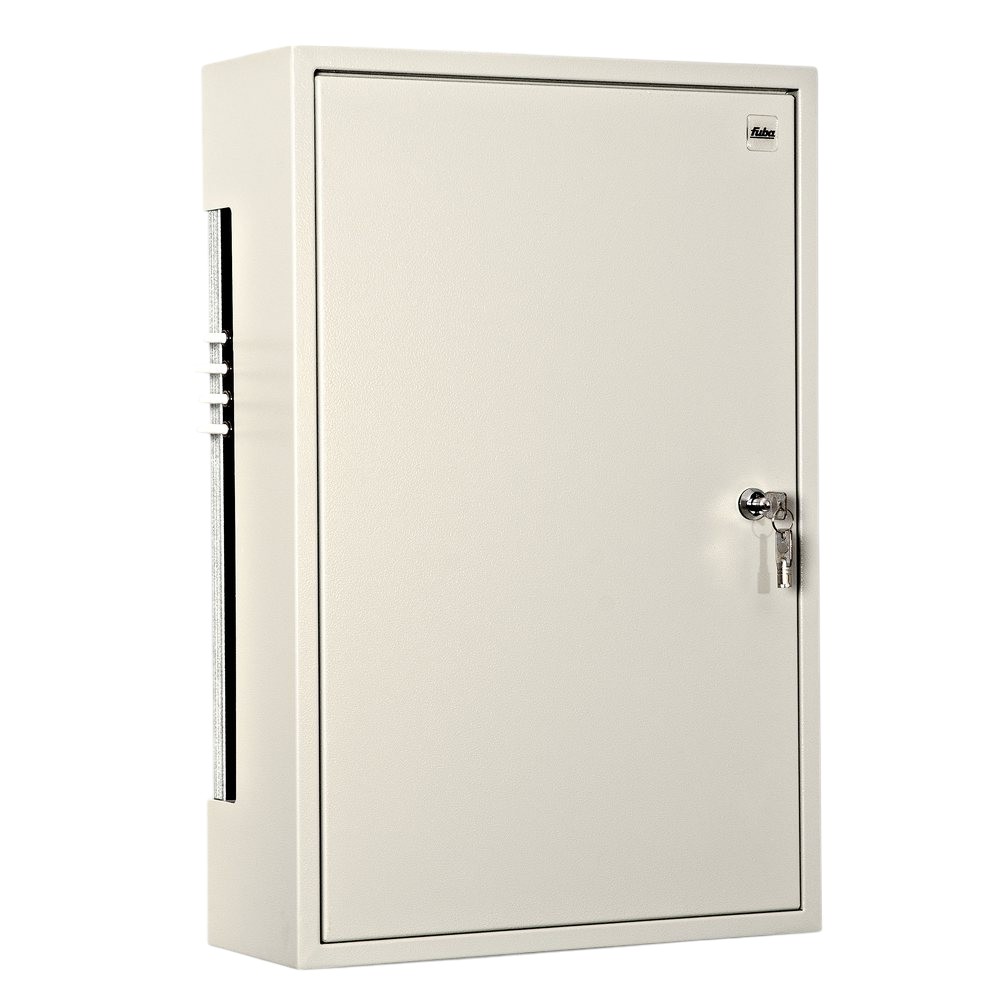

• 1 x LMG 4060 Montage-Gehäuse
• 1 x Fuba LMP 4060 Lochblech-Montageplatte 400 x 600 x 100 mm
• 1 x Fuba EFD 071 F-Doppelkupplung mit Erdungsklemme 1-fach
• 3 x Fuba EFD 074 F-Doppelkupplung mit Erdungsklemme 4-fach
• 13 x Fuba OVZ 925 F-Jumperkabel in 25 cm Länge
• 1 x Fuba DPA 960 Potential-Ausgleichsschiene
• 1 x Fuba FMG 508 Erweiterbarer Multischalter

Zusätzlich ist im Lieferumfang enthalten: 4 x Torx-Schrauben und passende Dübel, Montageanleitung für das Paneel und eine Bedienungsanleitung für den Multischalter

Produktbeschreibungen:

Fuba OKF 200
Überspannungsschutz mit F-Stecker auf F-Kupplung.

Fuba LMP 4060 Lochblech-Montageplatte
Hochwertige verzinkte Lochblech Montageplatte, bestens geeignet zum Aufbau von BK und SAT Verteilanlage. Die Montageplatte ist auch für die Installation in Montageschränken geeignet.

Fuba EFD 071
F-Doppelkupplung mit Erdungsklemme 1-fach.

Fuba EFD 074
F-Doppelkupplung mit Erdungsklemme 4-fach.

Fuba OVZ 925
Koaxiales Patch-Kabel - fertig konfektioniert
Schwarzes Klasse-A-plus F-Anschlusskabel für die Verbindung kaskadierbarer Multischalter mit 0,25 m Länge.

Fuba DPA 960
Potential-Ausgleichsschiene

Fuba FMG 508 Erweiterbarer Multischalter
Der Fuba FMG 508 ist ein erweiterbarer Multischalter für die Verteilung von Satelliten-Signalen und terrestrischen Fernseh- und Radio-Signalen in Hausinstallationen konzipiert. Er dient sowohl zum Anschluss von Quattro-LNBs als auch von Quattro-Switch-LNBs.

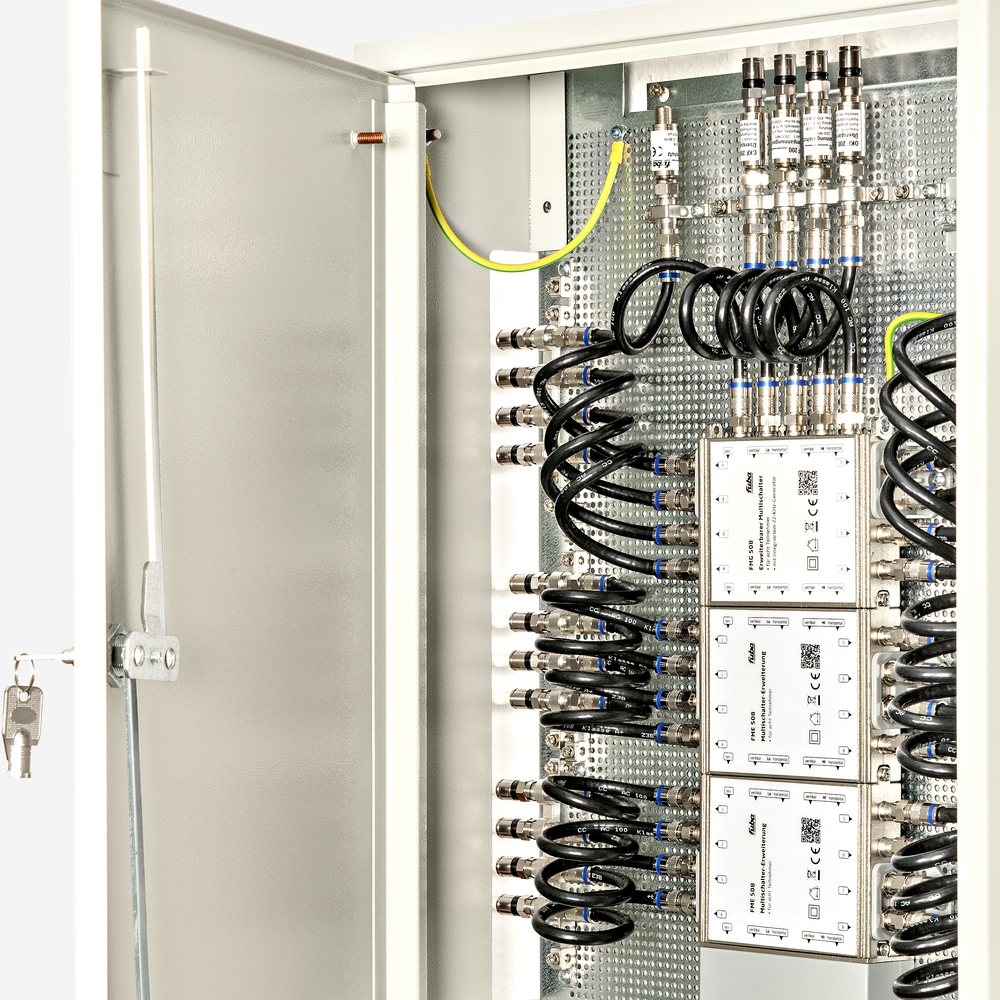

Die Grundeinheit FMG 508 ermöglicht die Verteilung des Satelliten-Signals an bis zu 8 Teilnehmer; mit Einbeziehung der Multischalter-Erweiterungen FME 504 und FME 508 sind bis zu 32 bzw. 48 Empfänger möglich.
mit den Multischaltererweiterungen FME 504 und 508 erweiterbar auf bis zu 48 Teilnehmer
HDTV-, 4K- und 3D-kompatibel
mit integriertem Verstärker für den terrestrischen Bereich
hohe Abschirmung durch massives Aluminium-Druckgussgehäuse
Netzteil mit Energiesparkonzept und 1,5 m Anschlussleitung
