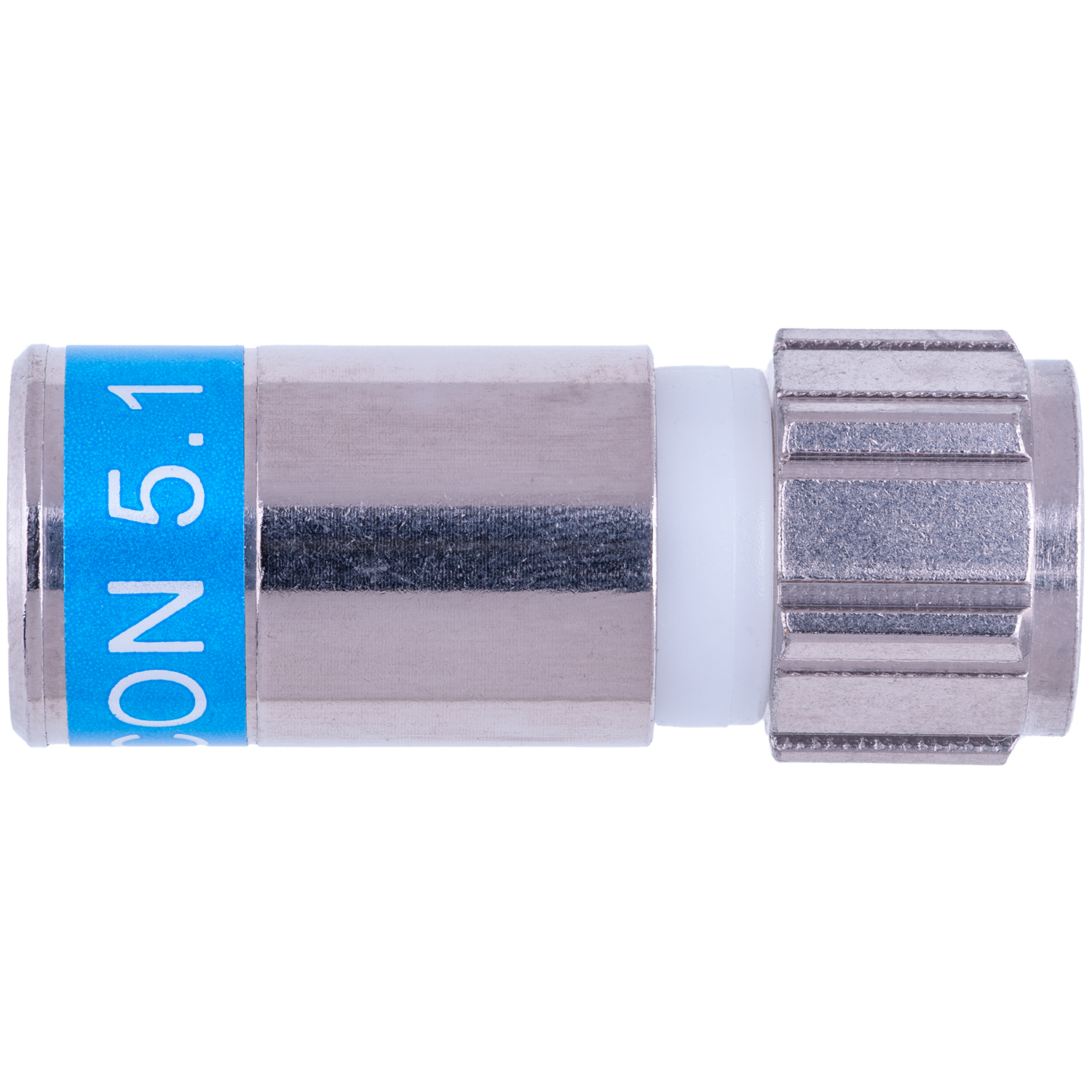

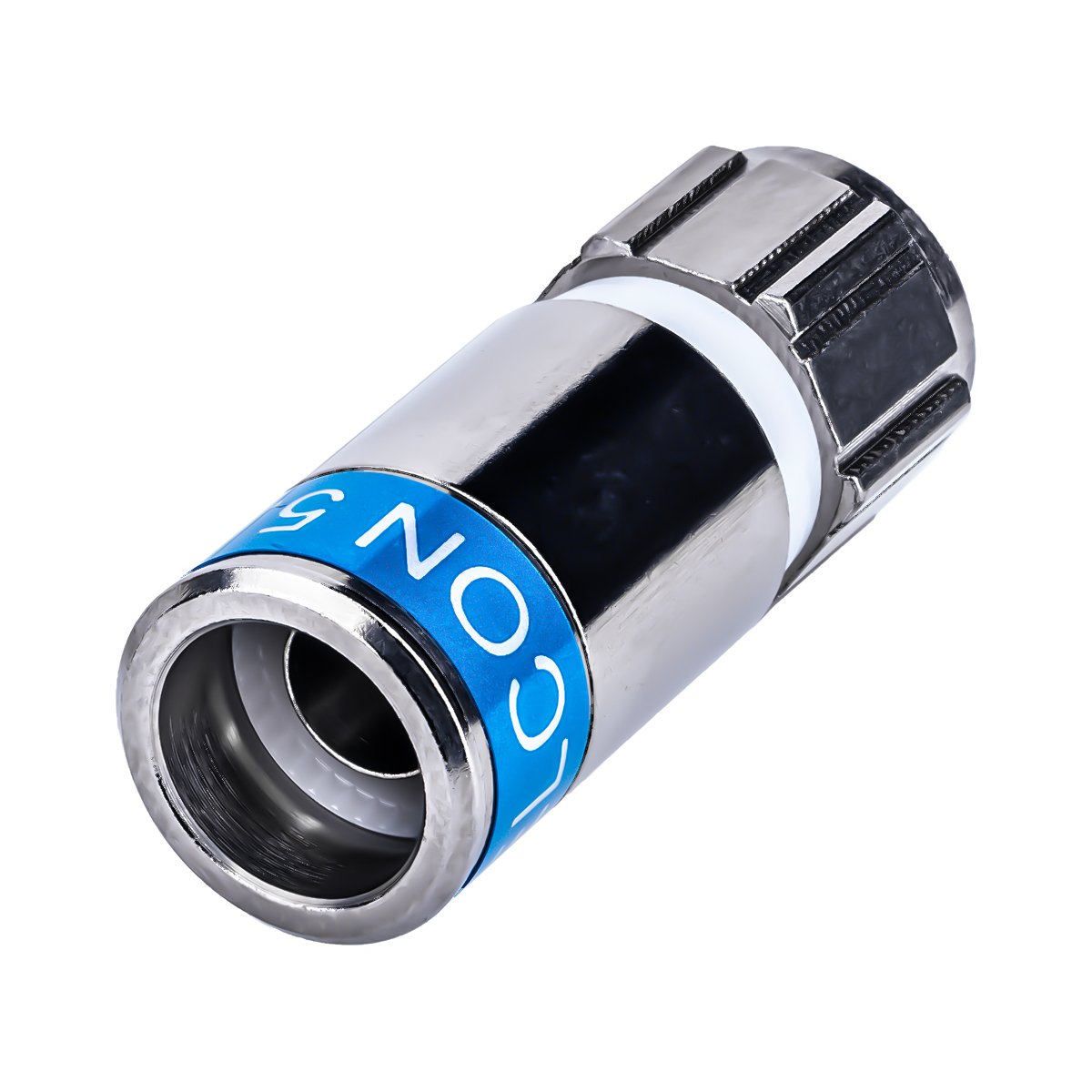

F-Stecker / F-Kompression-Stecker Cabelcon F-6-TD 5.1

Highlights:

• Cabelcon F-6-TD 5.1 TrueDrop - Kompressionsstecker für Hausinstallations- und Zuführungskabel (RG59 und RG6 Kabel)
• Für besonders hohe Zugentlastung
• Optimale Anpassung der Konnektoren an das entsprechende Kabel
• Passend zu Koax 95, Art.-Nr. 16702, 16703, 16704

Multimedia-Anwendungen

Cabelcon F-6-TD 5.1 TrueDrop - Kompressionsstecker wurden für digitale Multimedia – Anwendungen entwickelt und erfüllen die Standards von IEC und SCTE. Die Transferimpedanz der Konnektoren ist niedrig: kleiner als 0,2 m Ohm/Konnektor im Rückkanalbereich 5 – 30 MHz. Das ist für das Schirmungsmaß von im Rückkanalbereich eingesetzten Konnektoren sehr wichtig.

Design

Der einteilige Konnektor wird mit einer Umlaufmutter HEX11 (7/16) hergestellt. Das ermöglicht eine einfache und zuverlässige Installation. Zur eindeutigen Identifizierung und zum einfachen Abmessen vor Ort sind Typ und Absetzmaße auf dem Gehäuse eingeprägt. Die Absetzmaße entsprechen den Standardmaßen 6,5/6,5 mm. Eine zusätzliche Dichtung ist nicht erforderlich. Der 0-Ring im Frontteil sorgt für eine wasserdichte Verbindung nach IPX8.

Technische Daten:

• Nenn-Impedanz: 75 Ohm
• Betriebsbereich: bis 3GHz
• Transfer Impedanz: < 0,2m ohm/konnektor (5 - 30mhz)
• schirmungsmaß: > 100dB (30 - 1000MHz)
• Betriebstemperatur: –40° bis +85°C
• Wasserbeständigkeit: erfüllt den IPX 8-Test: 30m Wasser/8Stunden
• Beschichtung: NITIN-6™

Nur mit passender Crimpzange zu montieren!
